Info colorata
INTRODUZIONE
Mostra lo stato On/Off di una sorgente specifica con delle icone colorate.
CASI D’USO
- Il componente info colorata può essere usato come visualizzatore di stato per i sensori di movimento, cabierà stato se il sensore caperà qualche movimento.
- Il componente info colorata può essere usato come componente di feedback per luci e porte.

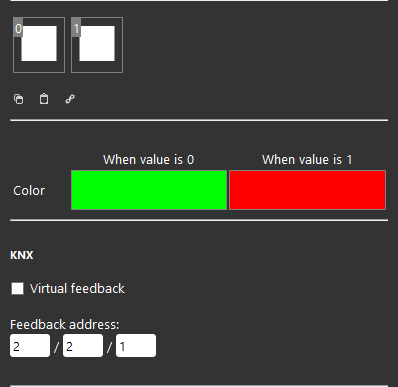

PROPRIETA’ DEL COMPONENTE
Color:
Quando il valore è 0: Scegli il colore della icona del valore 0(tasto sinistro nel riquadro);
Quando il valore è 1: Scegli il colore della icona del valore 0(tasto sinistro nel riquadro);
Valore predefinito all’avvio: Qui puoi impostare il valore che sarà impostato come predefinito all’avvio del server.
KNX
Questo componente è stato impostato con il gateway KNX.
Puoi cosultare questa guida dei “Gateways / Protocolli” per avere maggiori informazioni.
Feedback Virtuale: consulta la guida “protocollo KNX“;
Read bus value on startup: consulta la guida “protocollo KNX“;
Write / Feedback address: consulta la guida “protocollo KNX“;
EVE Remote Plus
Tre diferenti modi di visualizzazione: “CLASSICA”,” MODALE” and “NASCOSTA”. Clicca il link per saperne di più riguardo alla modalità di visualizzazione.
VISUALIZZAZIONE CLASSICA
Ecco il risultato del componente su EVE Remote Plus (stile Classico).
L’info colorata viene rappresentata come un quadrato che prende il colore del valore corrispondente.
L’icona predefinita quando il valore è 0 (icona info colorata, Figura 1)
L’icona predefinita quando il valore è 1 (icona info colorata, Figura 2)
Figura 1
Figura 2
VISUALIZZAZIONE A MAPPE
Questo è soltanto uno dei risultati possibili del componente in EVE Remote Plus (stile a mappe).
Le icone possono essere modificate in base alle proprie necessità dai simboli ai colori e dimensioni.
In questo case, possiamo vedere l’icona predefinita:
L’icona predefinita quando il valore è 0 (icona modificabile, Figura 1)
L’icona predefinita quando il valore è 1 (icona modificabile, Figura 2)
Figura 1
Figura 2
