Interruttore

Può rappresentare lo stato On /Off di un sensore, può comandare un attuatore modificando i valori dei parametri. Inoltre può essere usato come come input delle logiche AND / OR, come un comando di sistema per attivare scenari o può essere controllato da timer settimanali per generare eventi.

PROPRIETA’ COMPONENTE

Il titolo e l’icona del componente sono personalizzabili. Si prega di far riferimento al capitolo “Proprietà comuni”.

KNX

Questo componente è realizzato usando il gateway KNX.

Potete far riferimento al capitolo “Gateways / Protocols” per ottenere ulteriori informazioni.

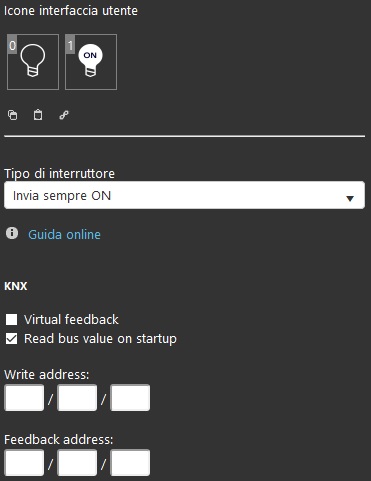

Invert value: comando per invertire i valori On / Off;

Virtual Feedback: si prega di far riferimento al capitolo “KNX protocol“;

Read bus value on startup: si prega di far riferimento al capitolo “KNX protocol”;

Write / Feedback address

EVE Remote Plus

Tre diverse modalità di visualizzazione: “CLASSICA”, “MODALE” e “NASCOSTA”. Ulteriori informazioni su modalità di visualizzazione del componente.

STILE MAPPE

MODALITA’ DI VISUALIZZAZIONE CLASSICA

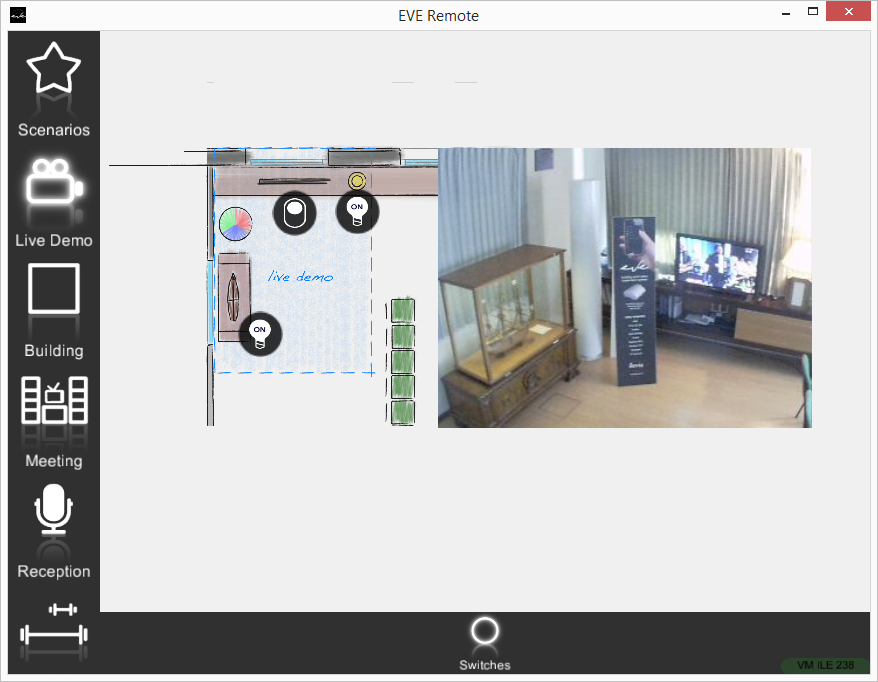

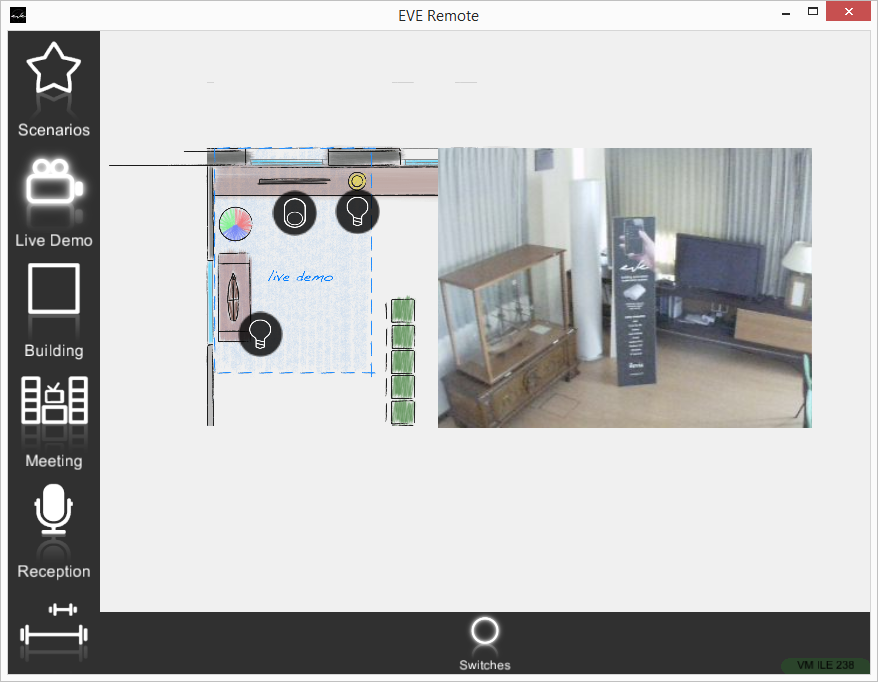

Questa è solo una delle modalità di visualizzazione del componente su Eve Remote (Stile Mappe).

Le icone possono essere personalizzate a seconda delle vostre necessità, dai simboli al colore e alle dimensioni.

In questo caso possiamo vedere 3 interruttori con layout diversi:

Luci ⇒ Icona luci

  Stato Off (lampadina vuota)

  Stato On (lampadina piena)

TV ⇒ Icona leva

  Stato Off (leva giù)

  Stato On (leva su)

STILE CLASSICO

Ecco il risultato visivo del componente su EVE Remote Plus (Stile Classico).

Gli Interruttori sono visualizzati come pulsanti vuoti che si accendono quando vengono selezionati.

Interruttori ⇒ Maschera interruttori

  Stato Off (cerchio bianco)

  Stato On (cerchio blu)
