Cursore

INTRODUZIONE

Il componente Cursore rappresenta una percentuale. La percentuale di un dimmer è controllata da un Cursore. E se necessario per indicare un valore massimo oltre a 100, è possibile cambiare le impostazione predefinite.
E’ anche posibile suddividere la percentuale in vari punti e definire quale icona deve essere usata per ogni intervallo.

CASI D’USO

•  Puoi usare il componente Cursore per impostare la luminosità nelle luci dimmerabili, oppure si può usare per impostare l’apertura delle Veneziane.

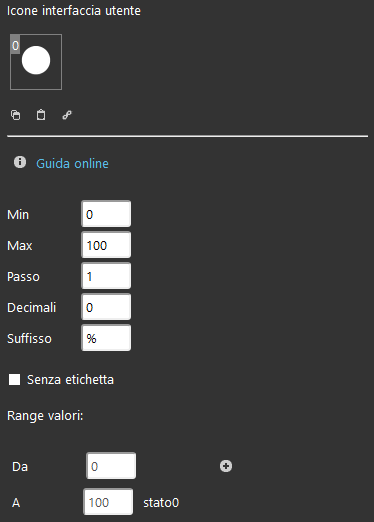

PROPRIETÀ DEL COMPONENTE

Min: MInimo valore da 0 a 100;

Max: Massimo valore da 0 a 100;

Passo: l valore del passo dal cambiamento precedente a quello successivo;

Decimali: Quanti decimali vengono visualizzati dopo la virgola;

Suffisso: L’unità di misura che viene applicata al dato rappresentato;

No label: Permette di nascondere l’etichetta del componente nell’interfaccia Utente;

Range valori:

Da: Valore più basso che potrà essere rappresentato nell’interfaccia utente;

A: Il valore più alto che potrà essere visualizzato nell’interfaccia utente;

Hai la possibilità di aggiungere un nuovo intervallo. Seleziona l’icona “+” e una nuova icona si creerà per identificare il nuovo intervallo.

KNX

Questo componente è stato impostato con il gateway KNX.

Puoi cosultare questa guida dei “Gateways / Protocolli” per avere maggiori informazioni.

Feedback Virtuale: consulta la guida “protocollo KNX“;

Read bus value on startup: consulta la guida “protocollo KNX“;

Write / Feedback address: consulta la guida “protocollo KNX“;

Intervallo: Dipende dall’oggetto impostato all’interno del database di ETS del modulo KNX.

EVE Remote Plus

Ci sono tre possibili modalità di visualizzazione: “CLASSICA”, “MODALE” and “NASCOSTA”. Per maggiori informazioni consulta la guida delle Proprietà comuni.

VISUALIZZAZIONE CLASSICA

Questo è il risultato del componente all’interno di EVE Remote Plus (Stile classico).

I Cursori sono mostrati come barre di scorrimento le quali si illumineranno lungo il percorso.

Barra di scorrimento 0% (maschera cursore)

 Barra di scorrimento 50% (maschera cursore)

Figura 2

VISUALIZZAZIONE A MAPPE

Questo è solo uno dei possibili risultati del componente in EVE Remote (Stile a Mappe).

Le icone possono essere modificate dipendemente dalle proprie necessità dal simbolo alla icona al colore e dimensioni.

In questo caso, noi abbiamo usato il le icone predefinite:

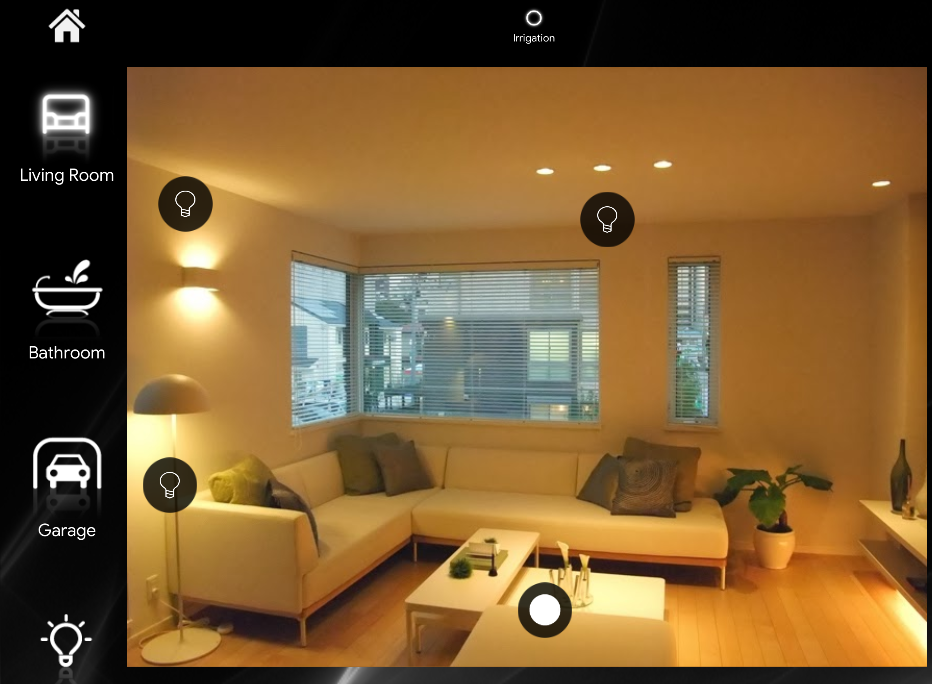

 Icona predefinita  (Icona modificabile) Figura 1

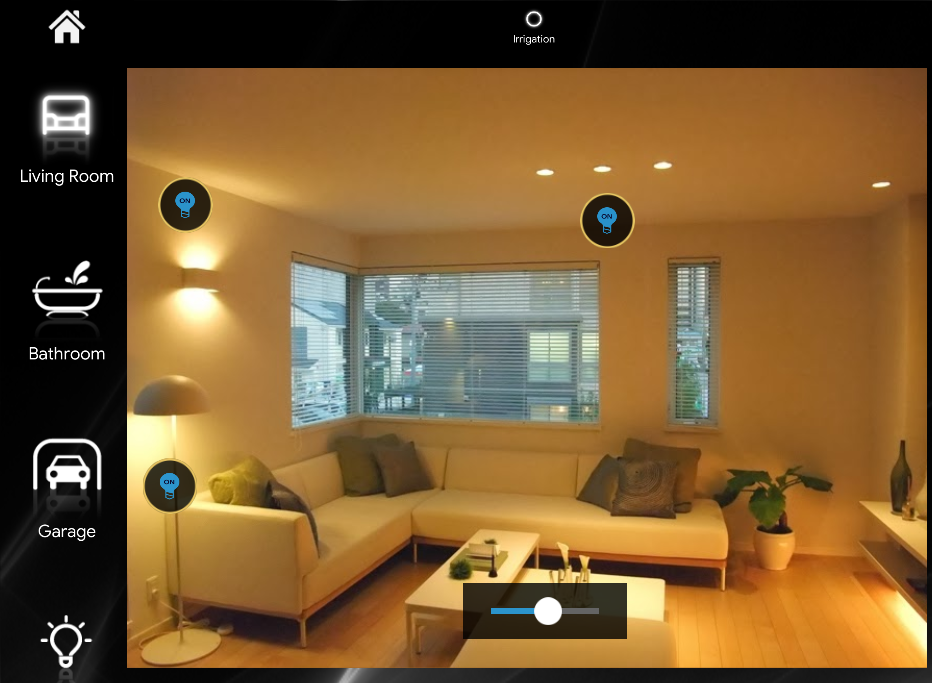

 Barra di scorrimento Figura 2

Figura 2
