scenarioScenario


Permette di creare una sequenza di azioni programmate gestite dall’utente o da altri eventi.

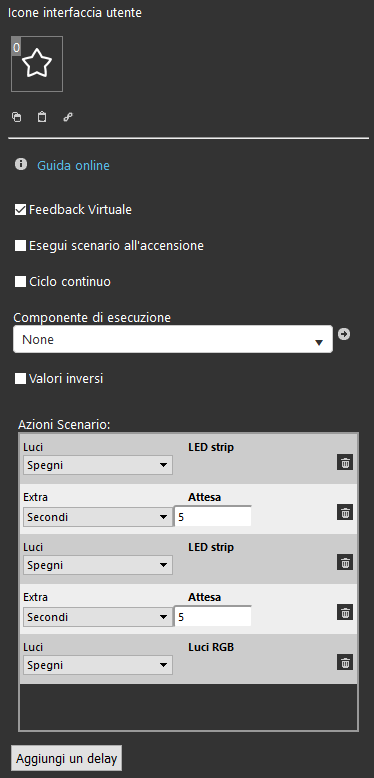

PROPRIETA’ COMPONENTE

GHOST

Questo componente è realizzato usando il protocollo GHOST.

Potete far riferimento al capitolo “Gateways / Protocols” per ottenere ulteriori informazioni.

Feedback Virtuale: fare riferimento al capitolo “KNX protocol”;

Esegui scenario all’accensione: quando il progetto viene caricato sul server e quando EVE viene eseguito;

Componente di esecuzione: questo è il componente innesco (non obbligatorio) dello scenario (Interruttore o Timer)

Start when Off: lo scenario è eseguito quando il componente innesco è a off;

Ciclo continuo: consente di mantenere le azioni dello scenario in loop durante l’esecuzione;

Azioni Scenario: questa è la lista delle azioni che lo scenario eseguirà quando attivato

Categoria: categoria del componente;
Nome: titolo del componente;
Menù a discesa: selezionare il comando dalla scelta;
Delete: premere sul cestino per rimuovere il componente dallo scenario;

Aggiungi un delay: consente di aggiungere un tempo di ritardo nell’esecuzione delle azioni dello scenario;

User Data: spazio vuoto utile per specificare ulteriori informazioni.

Note. La configurazione dello Scenario può essere facilmente effettuata trascinando e rilasciando tutti i componenti necessari dall’area “I miei componenti” ai menù a discesa o agli Action box.

KNX

E’ inoltre possibile configurare lo scenario sul software ETS e semplicemente inserire l’indirizzo di scrittura sulle proprietà del componente. In questo caso il componente scenario è configurato con il gateway KNX.

Questo componente è realizzato usando il gateway KNX.

Read bus value on startup: potete far riferimento al capitolo “KNX protocol”;

Data type

Write address

Value

eden-remoteEVE Remote Plus


Tre diverse modalità di visualizzazione: “CLASSICA”, “MODALE” e “NASCOSTA”. Ulteriori informazioni su modalità di visualizzazione del componente.

STILE MAPPE




MODALITA’ DI VISUALIZZAZIONE CLASSICA

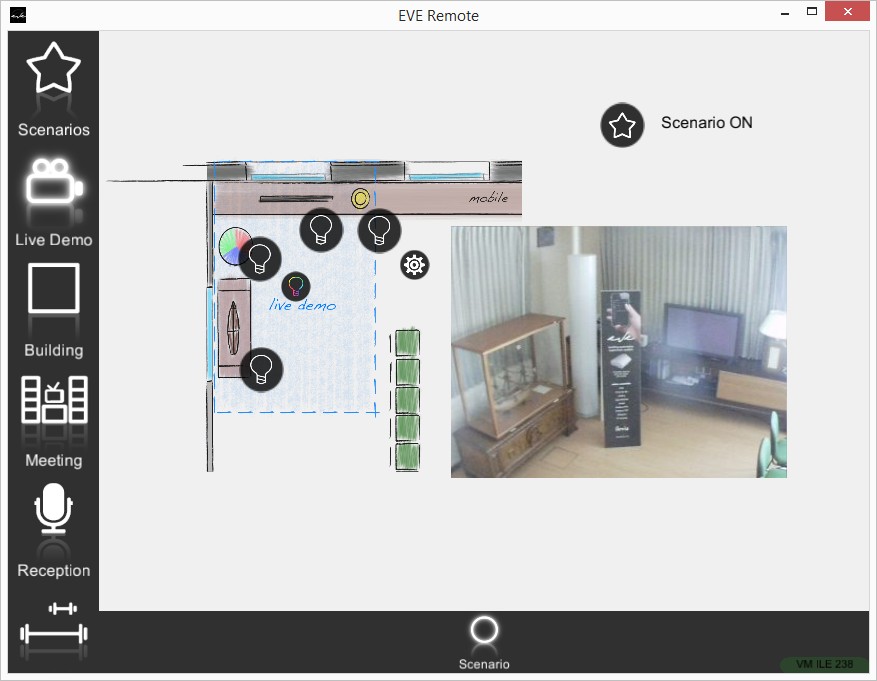

Questa è solo una delle modalità di visualizzazione del componente su EVE Remote Plus (Stile Mappe).

Le icone possono essere personalizzate a seconda delle vostre necessità, dai simboli al colore e alle dimensioni.

In questo caso possiamo vedere il layout predefinito dell’icona:

Qualsiasi Scenario ⇒ Icona Scenario

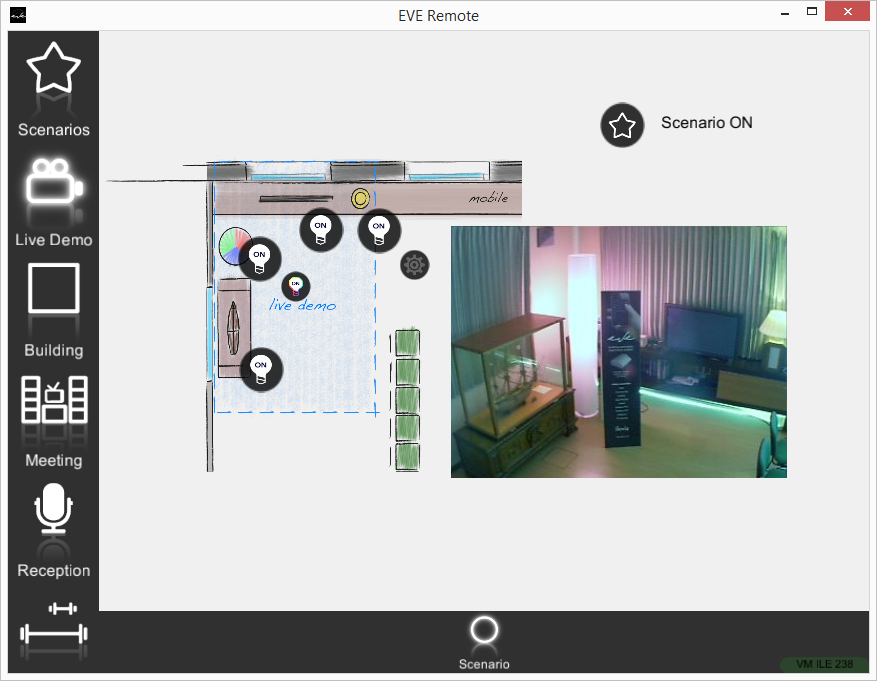

2015-07-06_15-48-53 Scenario “Tutte le luci accese” (icona personalizzabile)

STILE CLASSICO

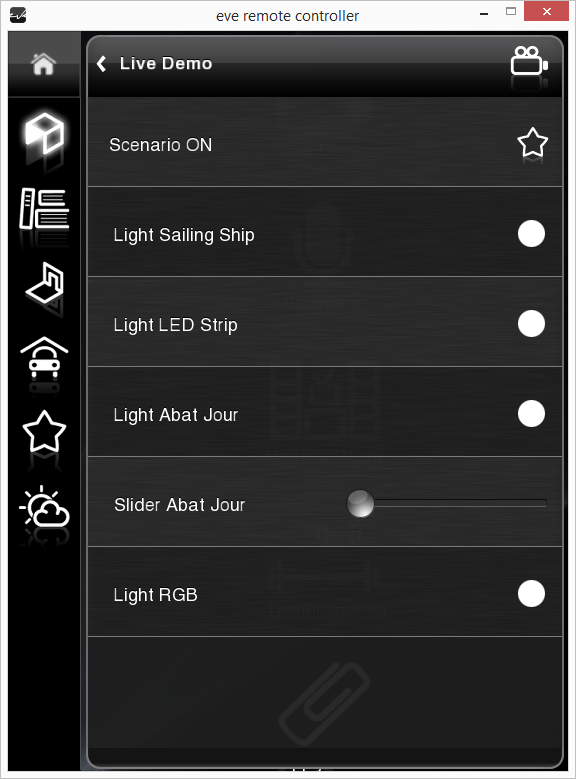

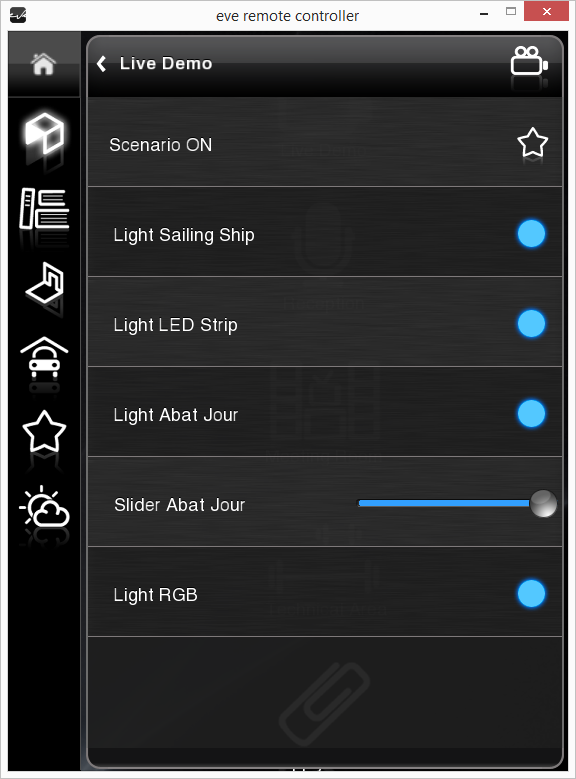

Ecco il risultato visivo del componente su EVE Remote Plus (Stile Classico).

Lo Scenario è visualizzato con un’icona che non cambia quando viene avviato.

Qualsiasi Scenario ⇒ Maschera dello Scenario

2015-07-06_11-01-58  Scenario “Tutte le luci accese” (maschera dello scenario)
