Progetto di esempio: Calcolatrice


L’obbiettivo di questo esempio, che potete scaricare qui a fianco, è di mostrarvi come utilizzare il componente “Calcolatrice” all’interno di un progetto.

Operazioni preliminari e di caricamento del progetto in EVE Manager:

  • decomprimete il file;
  • aprite EVE Manager, andate in alto a sinistra, File – Apri – premete “Ok” sul messaggio che vi appare e selezionate il file appena decompresso;
  • Avviare la macchina virtuale o il Raspberry;
  • Scaricare ed Installare le logiche seguendo questa guida.

Accedendo ad EVE Manager, dopo aver effettuato il caricamento del progetto, nell’area “I miei componenti” sono visibili i componenti utilizzati per configurare il progetto:

  • 1 Calcolatrice
  • 1 Info che mostrerà nell’interfaccia utente il risultato del componente “Calcolatrice”
  • Un gruppo “Power” con all’interno dei componenti per simulare dei sensori di consumo energetico

In questo esempio simuleremo dei sensori di consumo energetico all’interno di una cucina, questi sensori saranno creati utilizzando i componenti Cursore, Linker e Info che troveremo all’interno del gruppo “Power”.

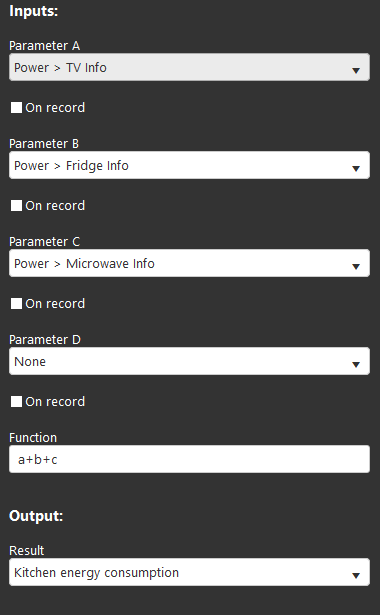

Posizionatevi nel componente “Calcolatrice” per visualizzare la sua configurazione:

  • il nostro obbiettivo è calcolare il totale dell’energia che stanno consumando tre dispositivi all’interno di una cucina;
  • inseriamo i tre componenti “Info”, che sono collegati al valore dei sensori di consumo, nei primi tre parametri;
  • nel campo “funzione” abbiamo inserito la somma tra i 3 valori;
  • abbiamo impostato che il risultato sia inserito nel componente Info “Kitchen energy consumption”.

Il componente “Calcolatrice” non va inserito all’interno dell’interfaccia utente.

Dopo aver caricato il progetto sul server, cliccando nella barra in alto di EVE Manager “Progetto” – Carica sul server, qui inserire l’indirizzo IP della macchina virtuale o del Raspberry, come utente “admin” e come password “password”, accedere all’app EVE Remote Plus.

ACCOUNT DI LOGIN  user: admin  password: password

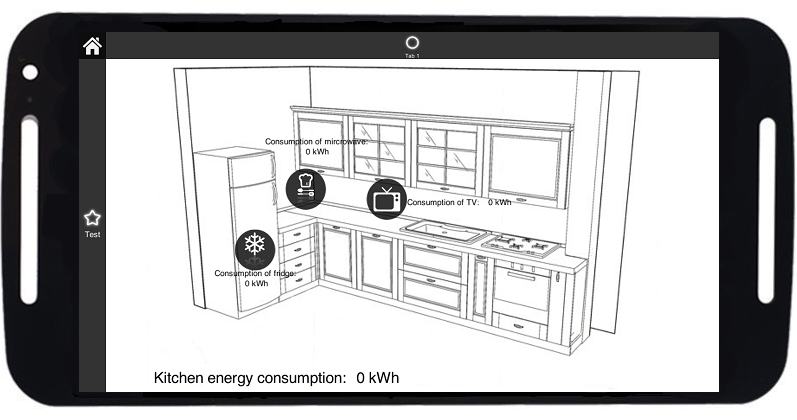

Nell’interfaccia per inserire un consumo all’interno di uno dei dispositivi premere sopra la loro icona e muovere il cursore, vederemo che il componente Info “Kitchen energy consumption” si modifica a seconda dei valori inseriti nei vari dispositivi.
