Progetto di esempio: If Then


L’obbiettivo di questo esempio, che potete scaricare qui a fianco, è di mostrarvi come usare il componente “If Then” che al verificarsi di una specifica azione ne fa accadere un’altra.

Operazioni preliminari e di caricamento del progetto in EVE Manager:

  • decomprimete il file;
  • aprite EVE Manager, andate in alto a sinistra, File – Apri – premete “Ok” sul messaggio che vi appare e selezionate il file appena decompresso;
  • Avviare la macchina virtuale o il Raspberry;
  • Scaricare ed Installare le logiche seguendo questa guida.

Accedendo ad EVE Manager, dopo aver effettuato il caricamento del progetto, nell’area “I miei componenti” sono visibili i componenti utilizzati per configurare il progetto:

  • 1 If Then
  • 2 Interruttori

L’interruttore “Water Sensor” simulerà un rilevatore d’acqua invece l’interruttore “Lamp” simulerà una lampada.

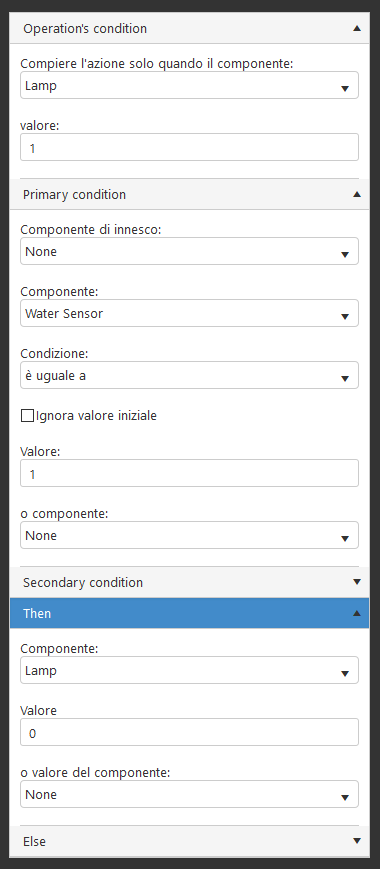

Posizionatevi nel componente “If Then” per visualizzare la sua configurazione:

  • Il nostro obbiettivo è configurare il componente “If Then” affinché quando il rilevatore d’acqua si attiva la lampada si spenga;
  • come condizione iniziale perchè si verifichi ciò la lampada deve essere con valore 1, cioè accesa;
  • come condizione primaria si va impostare il componente “Water Sensor” con valore 1;
  • come azione, cioè nella sezione “Then”, andiamo ad impostare il componente “Lamp” con valore 0;
  • questa configurazione si può così tradurre, in parole semplici, “Se il sensore dell’acqua si attiva allora la lampada viene spenta”.

I campi lasciati vuoti sono quelli non obbligatori, per maggiori informazioni sulla schermata di configurazione del componete vi consigliamo di leggere la guida che trovate nella pagina precedente.

Il componente “If Then” non va inserito nell’interfaccia utente, infatti troverete solo i due interruttori.

Dopo aver caricato il progetto sul server, cliccando nella barra in alto di EVE Manager “Progetto” – Carica sul server, qui inserire l’indirizzo IP della macchina virtuale o del Raspberry, come utente “admin” e come password “password”, accedere all’app EVE Remote Plus.

ACCOUNT DI LOGIN  user: admin  password: password

L’interfaccia vi ripropone un salotto con una lampada ed un rilevatore d’acqua, se la lampada è accesa e fate scattare il rilevatore vedrete che la lampada si spegne e se provate ad accendere la lampada finché il rilevatore rimane attivo noterete che si spegnerà subito.
