Il Controllo Carichi è un componente che permette, attraverso un Misuratore di Potenza, di scollegare dei carichi utilizzando una priorità definita in caso di consumo troppo elevato. L’ utente può in ogni momento sia disabilitare l’intera funzionalità che escludere il singolo carico dalla logica di controllo. Per essere utilizzato è necessario avere nel progetto almeno un componente Misuratore di Potenza ed aver configurato dei carichi come indicato nella seguente guida.

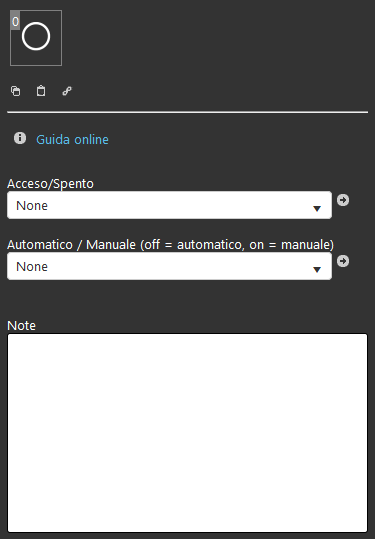

loadCarico


PROPRIETA’ COMPONENTE

Il titolo e l’icona del componente è personalizzabile. Potete fare riferimento al capitolo “Proprietà comuni”.

GUI

Questo componente è realizzato usando il gateway Graphic UI.

Potete far riferimento al capitolo “Gateways / Protocols” per ottenere ulteriori informazioni.

Acceso/Spento: L’ Interruttore che accende o spegne il carico;

Automatico/Manuale: Se l’Interruttore è impostato sulla modalità Automatico verrà gestito dal componente Controllo Carichi, viceversa se l’interruttore verrà impostato su Manuale non verrà gestito dal Controllo Carichi.

Entrambi gli interruttori possono essere aggiunti all’interno dell’interfaccia utente per consentire agli utenti di interagire con le impostazioni del carico.

Note: campo di testo a disposizione dell’admin per inserire ulteriori informazioni sul componente.

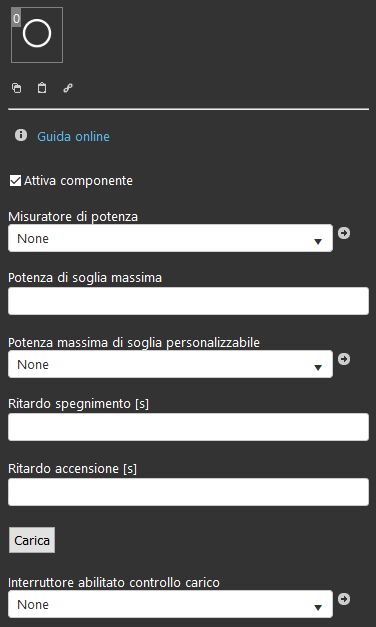

load-controlControllo carichi


PROPRIETA’ COMPONENTE

Il titolo e l’icona del componente è personalizzabile. Potete fare riferimento al capitolo “Proprietà comuni”.

GUI

Questo componente è realizzato usando il gateway Graphic UI.

Potete far riferimento al capitolo “Gateways / Protocols” per ottenere ulteriori informazioni.

Attiva componente: check box che definisce se la funzione è attiva o disattiva nel sistema;

Misuratore di potenza: il componente Misuratore di Potenza (vedi guida) responsabile della misurazione del consumo di energia;

Potenza di soglia massima: Soglia [Watt] oltre il quale il primo carico è spento;

Potenza massima di soglia personalizzabile: Il componente Valore Regolabile che permette di personalizzare il valore di soglia;

Questo Valore Regolabile può essere aggiunto nell’interfaccia utente per consentire agli utenti di personalizzare la soglia di potenza massima.

Ritardo spegnimento [s]: ritardo tra l’arresto di un carico ed un altro [secondi];

Ritardo accensione [s]: ritardo tra l’accensione di un carico ed un altro [secondi];



Note: campo di testo a disposizione dell’admin per inserire ulteriori informazioni sul componente.

Potenza massima di soglia personalizzabile: Il componente Valore Regolabile che permette di personalizzare il valore di soglia;

Questo Valore Regolabile può essere aggiunto all’interfaccia utente per consentire agli utenti di personalizzare la soglia di potenza massima.

Carica: Lista dei carichi che devono essere presi in considerazione per la funzione di controllo;

La selezione è effettuata mediante drag&drop dei componenti Carichi (vedi guida) dalla zona “I miei componenti” alla casella.

Priorità carichil’ordine della lista definisce la priorità di spegnimento dei carichi(priorità va dall’alto verso il basso) e la priorità di attivazione dei carichi (priorità dal basso verso l’alto).

Interruttore abilitato controllo carico: Il componente Interruttore che definisce se la funzione è abilitata o disabilitata;

L’interruttore può essere aggiunto all’interfaccia utente per consentire agli utenti di abilitare /disabilitare la funzione di Controllo Carichi.

Promemoria prima di continuare:

  • Si ricorda di installare o aggiornare il plugin EVE Logic per utilizzare questo componente (link);
  • Dopo aver caricato il progetto .eve sul server, attendere un paio di minuti per effettuare test funzionali.
