2015-10-22_16-59-38-2Logiche


Questo componente permette di eseguire operazioni booleane (AND / OR / XOR / NOT). Ciò avviene quando lo stato di uno degli input cambia. C’è la possibilità di definire, per ogni input, se considerare il cambiamento ON / OFF o OFF / ON. Si può definire fino a 4 uscite, ciascuna delle quali acquisirà il valore risultate dall’operazione.

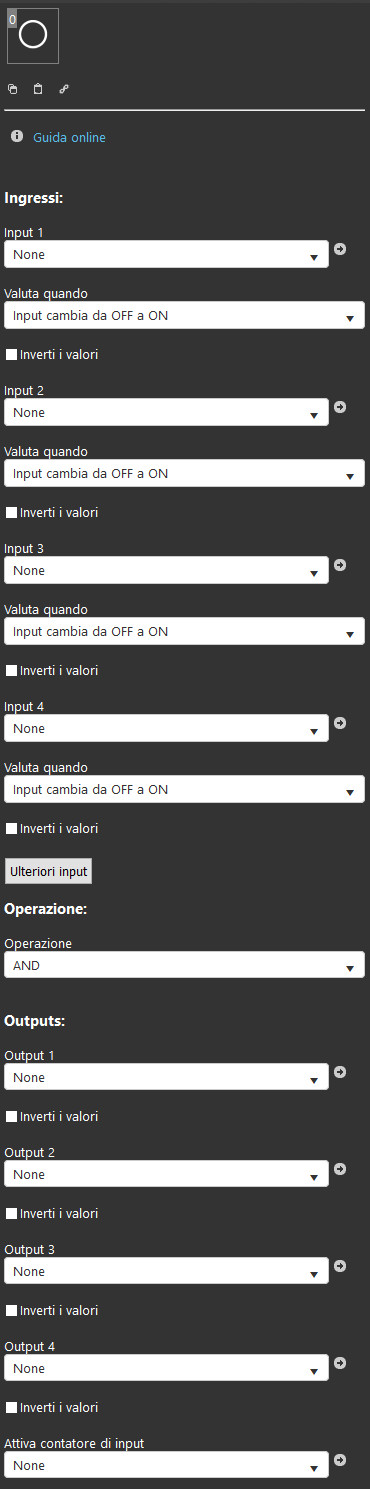

PROPRIETA’ COMPONENTE

GUI

Questo componente è realizzato usando il gateway Graphic UI.

Potete far riferimento al capitolo “Gateways / Protocols” per ottenere ulteriori informazioni.

INPUTS: componenti da prendere in considerazione come ingressi della logica.

Input 1: Componente Menù a discesa, Info, Info colorata, Info testuale, Interruttore, Interruttore sicuro o Pulsante;

Valuta quando:

Input cambia da OFF a ON: l’operazione viene eseguita solo quando l’input va ad On;
Input cambia da ON a OFF: l’operazione viene eseguita solo quando l’input va ad Off;
Ad ogni cambiamento dell’input: l’operazione viene eseguita ogni qualvolta l’input va a On e Off;

Inverti valori: check box che permette di invertire i valori di input in 0=On, 1=Off;

Ulteriori input:

L’area dei parametri del componente che permette di prendere in considerazione fino a 4 input diversi. Tuttavia, è possibile aggiungere innumerevoli input all’operazione. Per fare questo è sufficiente trascinare e rilasciare gli ingressi necessari nella finestra di dialogo che compare dopo aver cliccato il pulsante “More inputs”.

OPERAZIONE: definiscono la circostanza in cui viene eseguita la logica.

Operazione:

AND: solo quando tutti gli input si comportano come definito, l’operazione viene eseguita;
OR: solo quando almeno uno degli ingressi si comporta come definito l’operazione viene eseguita.

OUTPUTS: componenti da prendere in considerazione come output della logica.

Output: Componente Menù a discesa, Info, Info colorata, Info testuale, Interruttore, Interruttore sicuro o Pulsante;

Inverti valori: check box che permette di invertire i valori di input in 0=On, 1=Off.

Attiva contatore di input: componente Info che mostra la quantità di input a On;

Note: campo di testo a disposizione dell’admin per inserire ulteriori informazioni sul componente.

HELP
La configurazione delle logica può essere facilmente effettuata utilizzando la funzione trascina e rilascia del componente. Quando si impostano i componenti nei parametri del componente, puoi utilizzare il menù a discesa o puoi trascinare e rilasciare i componenti dall’area “I miei componenti” al campo di selezione del componente.

Promemoria prima di continuare:

  • Download ed installa il plugin EVE Logic per abilitare i plugins (link);
  • Dopo aver caricato il progetto .eve sul server, attendere un paio di minuti per l’attivazione delle logiche.

Ben fatto, continua ad apprendere!
