power-meterMisuratore di potenza


Nota: Questo componente sarà neccessario nella configurazione del componente Controllo carichi.

INTRODUZIONE

Questo componente è neccessario per la configurazione del modulo Controllo carichi. In qualsiasi caso, puoi usarlo per tenere sotto controllo il consumo energetico e impostare degli allarmi nel caso si arrivasse alla soglia di potenza.

CASI D’USO

  • Puoi usare questo componente per controllare l’energia prodotta da pannelli solari e nello stesso tempo tenere sotto controllo anche l’energia consumata.

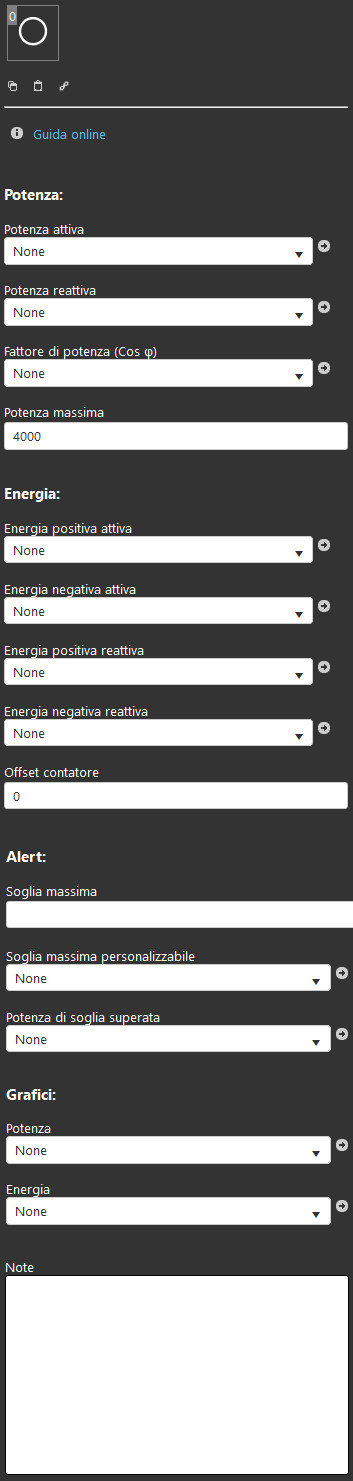

proprietà del componente misuratore di potenza all'interno del software di configurazione domotica EVE Manager

PROPRIETÀ COMPONENTE

Il titolo del componente e l’icona sono completamente modificabili. Consigliamo di consultare la guida delle “Proprieta comuni“.

GUI

Questo componente è stato creato usando il gateway Graphic UI.

Potete far riferimento al capitolo “Gateway / protocolli” per ottenere ulteriori informazioni.

Potenza:

Potenza attiva: Info componente che si riferisce ad una potenza attiva del dispositivo in funzione;

Potenza reattiva: Info componente che si riferisce ad una potenza attiva del dispositivo in funzione;

 Fattore potenza(cosφ): Info componente che si riferisce al fattore potenza del dispositivo in funzione;

Potenza massima: Questo valore in Watt è il massimo valore del consumo della potenza. Questo info può essere aggiunto alla interfaccia utente per rendere possibile la lettura dei dati della potenza all’utente.

Energia:

Energia positiva attiva: Info componente che si riferisce ad una potenza positiva del dispositivo in funzione;

Energia negativa attiva: Info componente che si riferisce ad una potenza negativa del dispositivo in funzione;

Energia positiva reattiva: Info questo componente si riferisce alla energia attiva del dispositivo selezionato ;

Energia negativa reattiva: Info component that refers to the reactive energy of the used device;

Ofset contatore: Questo campo di testo è usato solitamente come contatore per il consumo di energia o può essere usato come, in caso di un dispositivo fisico rotto, come un rimpiazzo cosi da poter impostare l’ultimo ;

Questo info può essere aggiunto all’interfaccia utente per permettere all’utente di vedere i dati dell’energia.

Nota: Campo di testo disponibile per informazioni aggiuntive da lato admin.

Allarme:

Soglia massima: La soglia massima di potenza la quale oltre sarà inviato l’allarme;

Soglia personaizzabile personalizzabile: Il componente valore regolabile che permette di modificare il valore della soglia;

Questo componente valore valore regolabile può essere aggiunto alla interfaccia utente per permettere all’utente di modificare la soglia.

Potenza di soglia superata: I componenti Info colorata/ Info testuale che ti avvertiranno una se la soglia è raggiunta oppure no.
Può anche essere un interruttore per attivare allarmi differenti o per mandare un’email.

Questa Info colorata/ Info testuale per aggiungere all’interfaccia utente per permettere all’utente di sapere livello è stato raggiunto.

Grafico:

Potenza:Questo componente consente di creare grafici di potenza utilizzando le informazioni raccolte e di visualizzarli nell’interfaccia utente;

Energia: Questo componente consente di creare grafici di energia utilizzando le informazioni raccolte e di visualizzarli nell’interfaccia utente;

VISUALIZZAZIONE CLASSICA

Visualizzazione del componente Misuratore di potenza all'interno dell'applicazione di Ilevia EVE Remote Plus

Ecco come il componente Misuratore di Potenza viene visualizzato all’interno dell’interfaccia utente Classica nell’applicazione EVE Remote Plus.

Il primo valore visualizzato all’interno del componente Misuratore di potenza è il valore relativo alla potenza istantanea .

Il secondo valore rappresentato è il valore relativo all’energia prodotta dall’impianto fotovoltaico .

Il primo Grafico raffigurato è il grafico adibito alla visualizzazione della potenza istantanea. Questo è stato configurato nel parametro chiamato Potenza sotto la sezione Grafici nei parametri del componente Misuratore di potenza.

Il secondo Grafico raffigurato è il grafico adibito alla visualizzazione dell’energia prodotta.
Questo è stato configurato nel parametro chiamato Energia sotto la sezione Grafici nei parametri del componente Misuratore di potenza.

VISUALIZZAZIONE A MAPPE

Visualizzazione del componente Misuratore di potenza con l'interfaccia a mappe all'itnerno dell'applicazione di Ilevia EVE Remote Plus
Ecco come il componente Misuratore di Potenza viene visualizzato all’interno dell’interfaccia utente a Mappe nell’applicazione EVE Remote Plus.

Nel caso dell’interfaccia utente a Mappe, i valori della potenza e dell’energia vengono visualizzati all’interno di un riquadro circolare e sovrapposti uno con l’altro. Prima viene visualizzato il valore della potenza e sotto di lui il valore dell’energia .

Infine i due grafici riguardanti l’energia e la potenza vengono visualizzati nella parte più inferiore del riquadro .

AIUTO
La configurazione del componente Misuratore di potenza può essere eseguita semplicemente usando la funzionalità drag and drop del componente. Impostando i parametri del componente, si potrà usare la Lista a opzioni, oppure aggiungerli dalla sezione “Componenti” al campo di selezione dei componenti.

Promemoria prima di continuare:

  • Scarica ed installa EVE Logic plugin per abilitare i plugin (link);
  • Dopo aver caricato il progetto ,eve sul server, aspetta un paio di minuti per le logiche che si aviino.
