recorderRegistratore



Note:
 Questa componente è necessaria durante la configurazione del modulo Grafico.

Questo componente registra dati dai sensori, contatori e interruttori. L’archivio delle informazioni può essere usato successivamente da altri componenti, come il componente Grafico, per creare grafici. C’è anche la possibilità di definire il criterio di registrazione.

PROPRIETA’ COMPONENTE

GUI

Questo componente è realizzato usando il gateway Graphic UI.

Potete far riferimento al capitolo “Gateways / Protocols” per ottenere ulteriori informazioni.

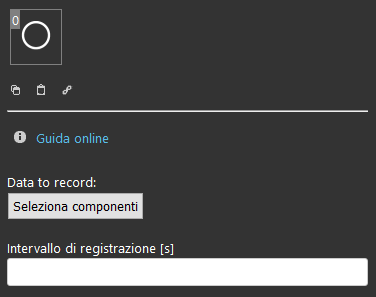

Data to record: lista dei componenti di cui si vuole registrare il dato;
Potete scegliere le componenti che hanno uno stato binario (es. Interruttore) o un valore numerico (es. Info).
La selezione si effettua trascinando i componenti dalla zona “I miei componenti” alla casella di riepilogo.

Intervallo di registrazione [s]: Intervallo di tempo [secondi] dopo il quale viene registrato un comportamento del componente;
Quando il campo viene lasciato vuoto o con valore “0”, la registrazione avviene dopo ogni cambio di stato o valore.

Note: campo di testo a disposizione dell’admin per inserire ulteriori informazioni sul componente.

Promemoria prima di continuare:

  • Download ed installa il plugin EVE Logic per abilitare i plugins (link);
  • Dopo aver caricato il progetto .eve sul server, attendere un paio di minuti per l’attivazione delle logiche.

CREAZIONE E IMPORTAZIONE DI UN BACKUP DATI

ESPORTAZIONE

Mettiamo a disposizione dell’utente la possibilità di effettuare l’esportazione del database del Registratore, per fare ciò si possono utilizzare due metodi:

Utilizzando Google Chrome e connettendosi a questo indirizzo: ftp://INDIRIZZOIPSERVER/http/logic/plugins/Recorder/config/plugindb.sqlite in automatico si scaricherà il file, ricordandosi di utilizzare come nome utente e password quando richiesto: eveweb

Se non si fosse in possesso di Google Chrome o non si volesse utilizzare, consigliamo l’utilizzo di software come FileZilla che permettono di accedere tramite protocollo FTP alla directory del server permettendo di consultare il relativo file db, la directory per arrivare al file è la seguente: /http/logic/plugins/Recorder/config/plugindb.sqlite sul campo Host inseriremo l’indirizzo IP del ns. server e su Username e Password inseriremo eveweb, premiamo Quickconnect e potremmo ora consultare le cartelle del ns. server.

IMPORTAZIONE

Se si volesse ripristinare il file database in caso di problemi con un file precedentemente salvato è possibile importarlo nel server seguendo questa procedura:

Utilizzando software come FileZilla che permettono di accedere tramite protocollo FTP al nostro server inserendo l’indirizzo IP  su HOST e inserendo come username e password eveweb possiamo navigare all’interno della directory contenente il nostro file interessato: plugindb.sqlite. Una volta individuato basterà trascinare il ns. file di backup all’interno della finestra ed accettare la sovrascrittura:

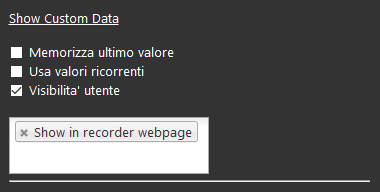

Se avete selezionato un componente Info potete visualizzare il grafico nella pagina web del registratore solo se avete impostato l’etichetta “Show in recorder webpage” nelle proprietà del componente.

Per visualizzare la pagina web del registratore dovete inserire l’indirizzo ip del server nel barra di ricerca del browser e poi selezionare la voce “Recorder” in fondo alla pagina.

E’ possibile inserire un titolo nelle proprietà del componente Info selezionato

così da visualizzare un menù a discesa ordinato nella pagina web del registratore.

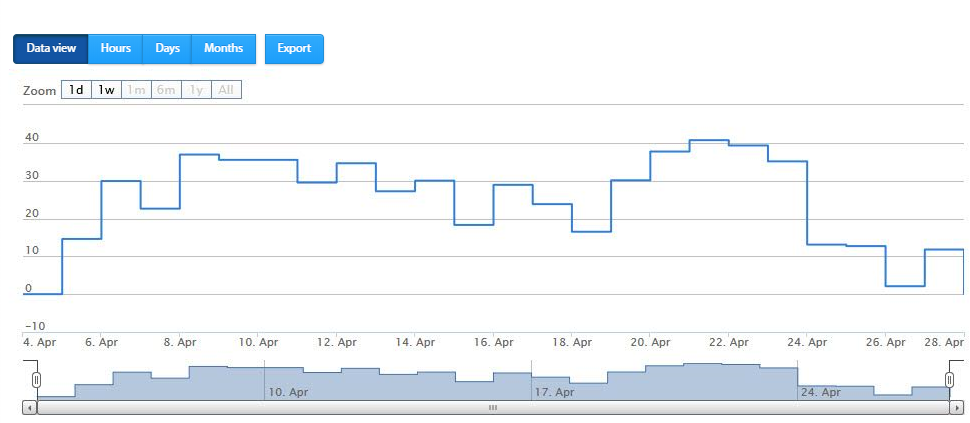

Una volta scelto il componente dal menù a discesa viene visualizzato il grafico dei dati registrati. La visualizzazione può essere cambiata in ore, giorni e mesi.

I dati del grafico possono essere scaricati in formato .csv utilizzando il pulsante Export.

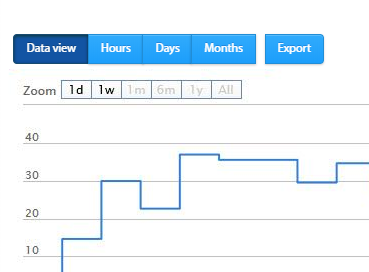

In questo esempio potete vedere in azione la consultazione di un grafico che rappresenta la produzione di energia, come si può vedere selezionando la parte interessata si potrà ingrandire e consultare in dettaglio i valori registrati dal componente registratore.

Cliccando il pulsante Export si potranno salvare i dati in formato .xlsx .

Verificate che il vostro browser non blocchi i pop-ups, se cosi fosse basterà semplicemente consentirli. L’ immagine sottostante usa come riferimento Google Chrome:
