Progetto di esempio: Signal
L’obbiettivo di questo esempio, che potete scaricare qui a fianco, è di mostrarvi come usare il componente “Signal” utilizzandolo nell’attivazione di un allarme dopo il rilevamento di un movimento per più di 5 secondi.
Operazioni preliminari e di caricamento del progetto in EVE Manager:
- decomprimete il file;
- aprite EVE Manager, andate in alto a sinistra, File – Apri – premete “Ok” sul messaggio che vi appare e selezionate il file appena decompresso;
- Avviare la macchina virtuale o il Raspberry;
- Scaricare ed Installare le logiche seguendo questa guida.
Accedendo ad EVE Manager, dopo aver effettuato il caricamento del progetto, nell’area “I miei componenti” sono visibili i componenti utilizzati per configurare il progetto:
- 1 Signal
- 2 Interruttori
L’interruttore “Motion Sensor” simulerà il rilevatore di movimento ed l’interruttore “Alarm” simulerà l’attivazione di un allarme.

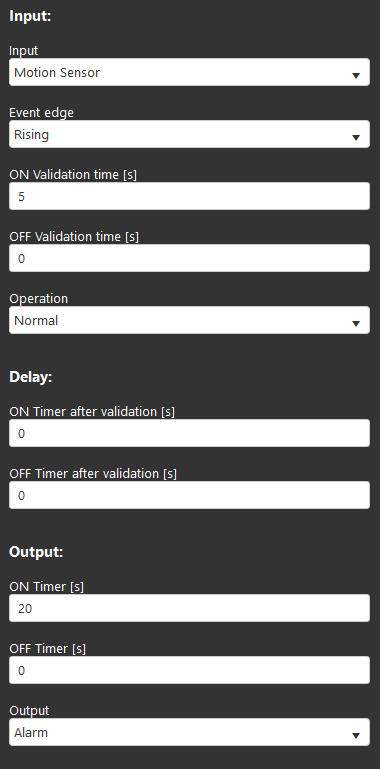

Posizionatevi nel componente “Signal” per visualizzare la sua configurazione:
- abbiamo impostato come componente di Input l’interruttore Motion Sensor e come componente di output l’interruttore Alarm;
- abbiamo impostato come tipo di evento Rising, cioè verranno considerati solo i cambiamenti di stato ad ON dell’interruttore Motion Sensor;
- abbiamo impostato 5 secondi come tempo di validazione del valore ON, cioè solo dopo che il sensore di movimento resta attivo per più di 5 secondi viene attivato l’allarme;
- non abbiamo impostato un tempo di ritardo tra la validazione del valore del componente Input e l’attivazione del componente di output;
- abbiamo impostato che il componente di output rimanga attivo per 20 secondi.
Il componente Signal non va inserito nell’interfaccia utente, infatti troverete solo i due interruttori.

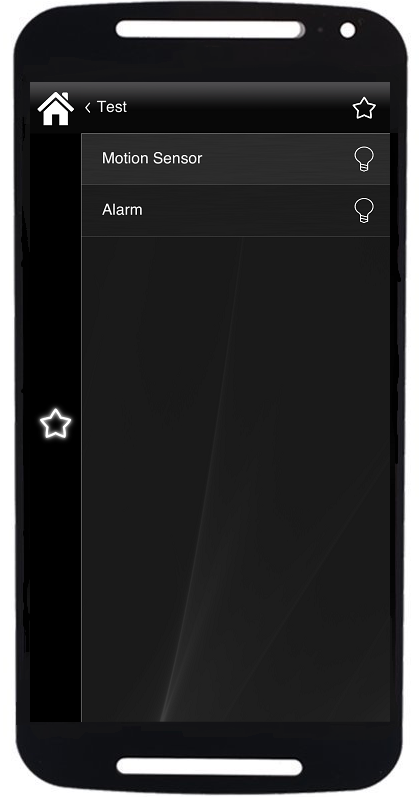

Dopo aver caricato il progetto sul server, cliccando nella barra in alto di EVE Manager “Progetto” – Carica sul server, qui inserire l’indirizzo IP della macchina virtuale o del Raspberry, come utente “admin” e come password “password”, accedere all’app EVE Remote Plus.
ACCOUNT DI LOGIN user: admin password: password

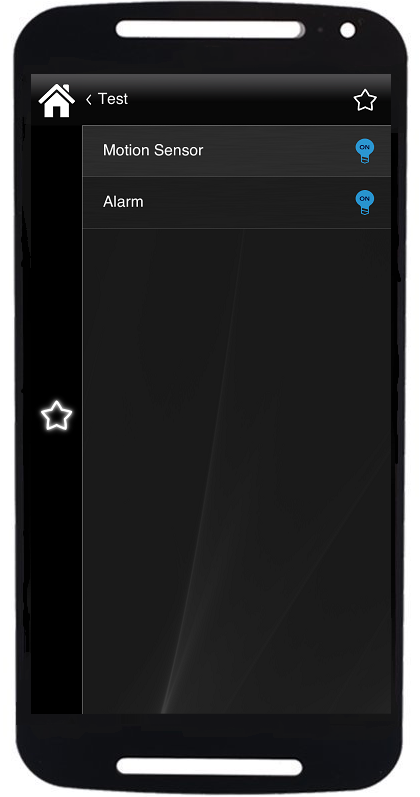

In questa interfaccia se premiamo sopra l’interruttore Motion Sensor e lo lasciamo attivo per più di 5 secondi vedremo che l’allarme si accenderà per 20 secondi, come abbiamo impostato nel progetto in EVE Manager.
